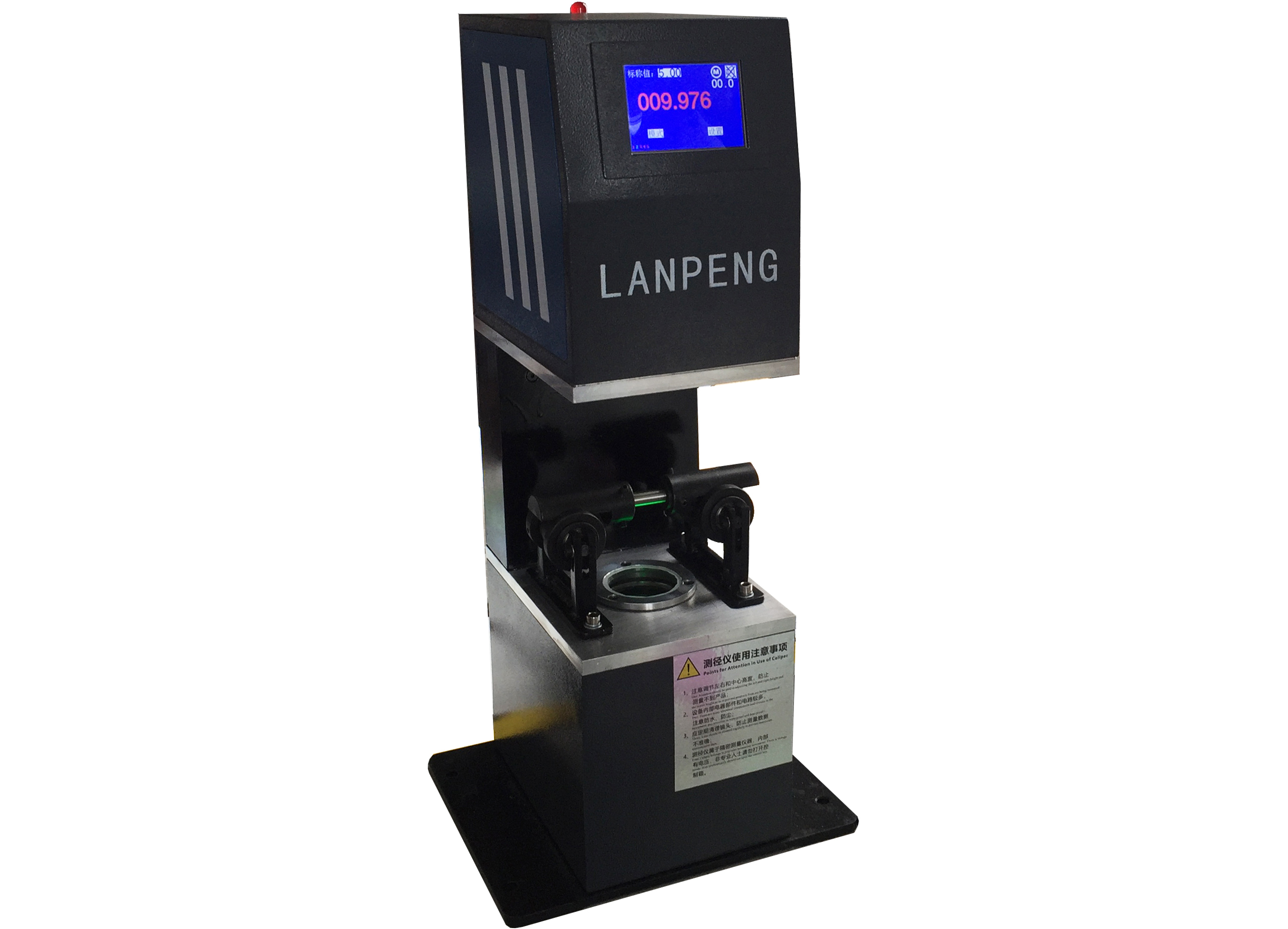

400-6171-355400-6171-3551、產品簡介：
設備采用單測頭測寬原理對板材的寬度進行測量，測頭豎直布置，用于測量板面呈水平狀態下通過的板材寬度。主要配置小型單片機系統、外接數碼管顯示屏，根據需要可增配嵌入式智能模塊、上位機控制系統等。設備下部可配置簡易調高支座、手動絲杠調高支座等輔助設備。
2、測量原理：

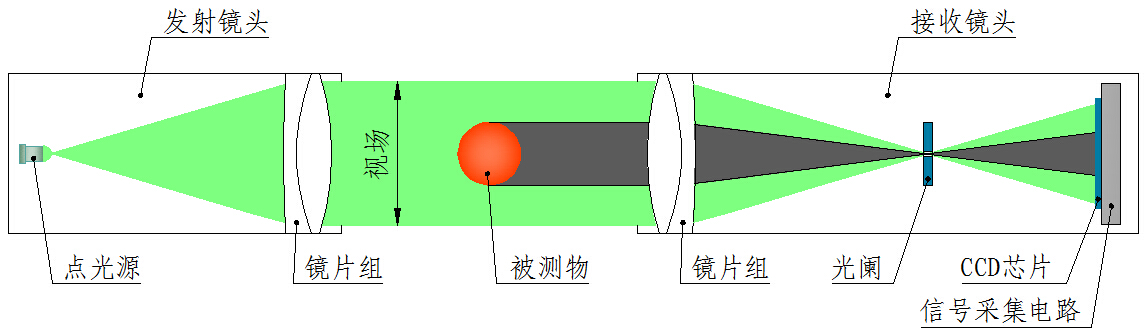

測頭部件主要由發射鏡頭和接收鏡頭組成，其結構原理圖如下圖所示：
3、功能描述：
（1）液晶屏顯示內容：實時測量值、標準值、上下公差等。

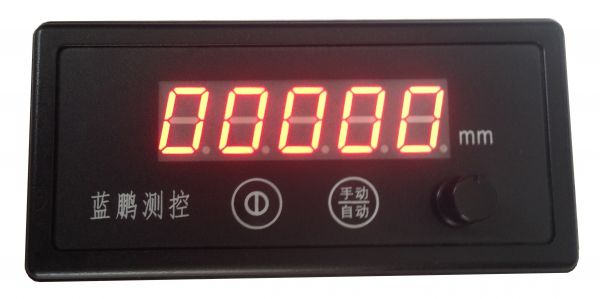

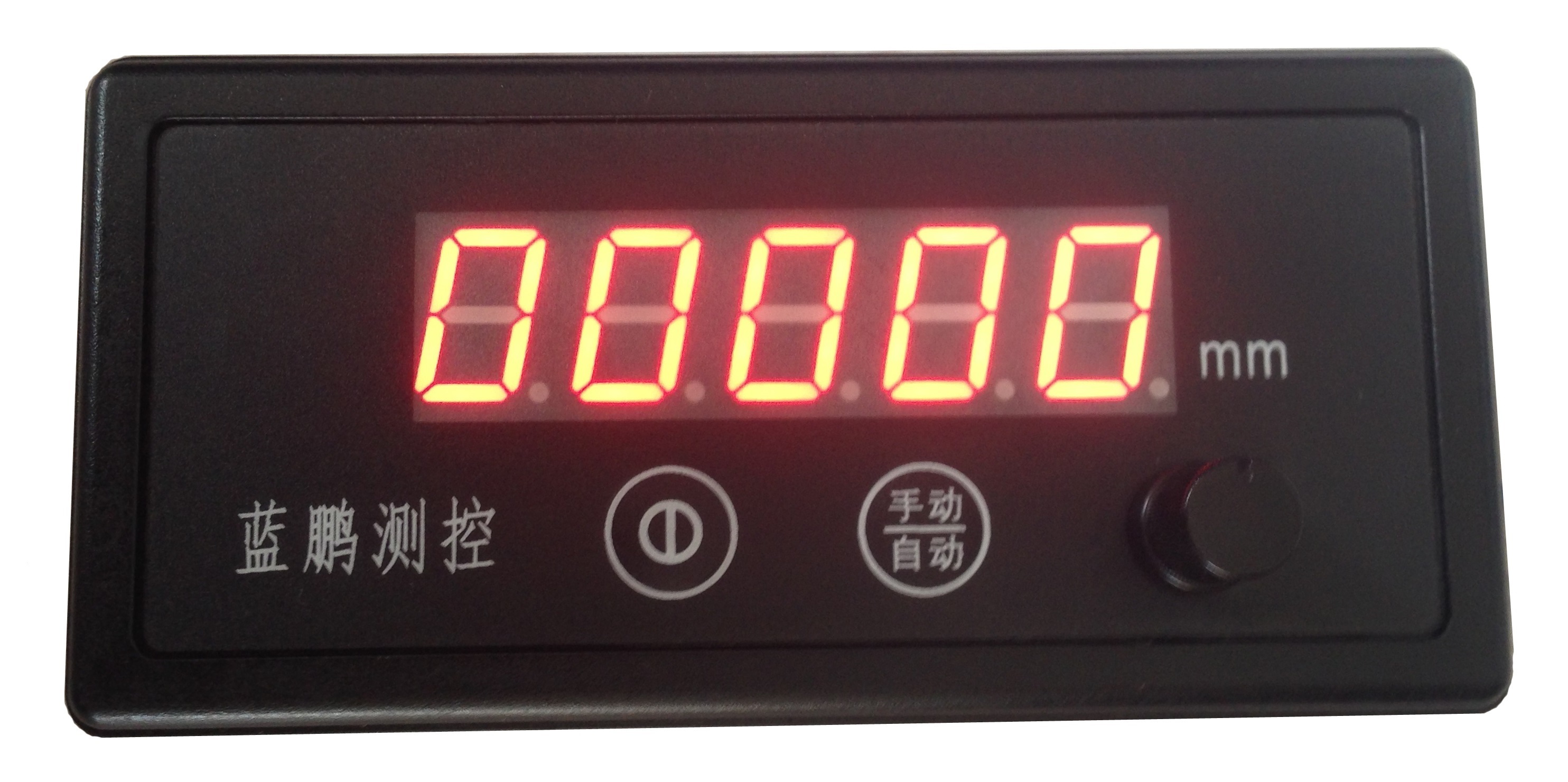

（2）外接屏顯示內容：實時測量值。
（3）產品參數設置：可設置產品規格、標準寬度值、上下公差等參數。
（4）系統參數設置：可設置刷新頻率、通信端口、系統的校零等。
（5）報警設置：可設置報警的閾值，測量值超差時聲光報警。
（6）修正功能：自動修正，放入標準直徑量塊后自動校準；手動修正，填入修正量（需增加或減小的數值）后修正。
（7）通訊接口：開關量信號、模擬量 0~10V\4~20mA、數字接口 RS422/RS485 （二選一）
4、適用范圍：
設備主要用于冷軋金屬帶材、塑料帶、橡膠帶、布帶等帶材生產線的非通明物體在線寬度檢測。
5、技術參數：
型號 | 測量范圍 （mm） | 被測物寬度 （mm） | 測量精度 （mm） | 重復精度 （mm） | 測量頻率 （Hz） | 外形尺寸 （mm）（L×W×H） | 重量（KG） |
KG01-DG15 | 0-15 | 0.1-10 | ±0.01 | 0.005 | 2000 | 160×110×480 | 15 |
KG01-DG40 | 0-40 | 0.1-30 | ±0.02 | 0.01 | 2000 | 210×155×570 | 20 |
KG01-DG70 | 0-70 | 1-55 | ±0.03 | 0.015 | 2000 | 240×180×780 | 30 |
KG01-DG90 | 0-90 | 1-70 | ±0.03 | 0.015 | 2000 | 330×200×1100 | 45 |
