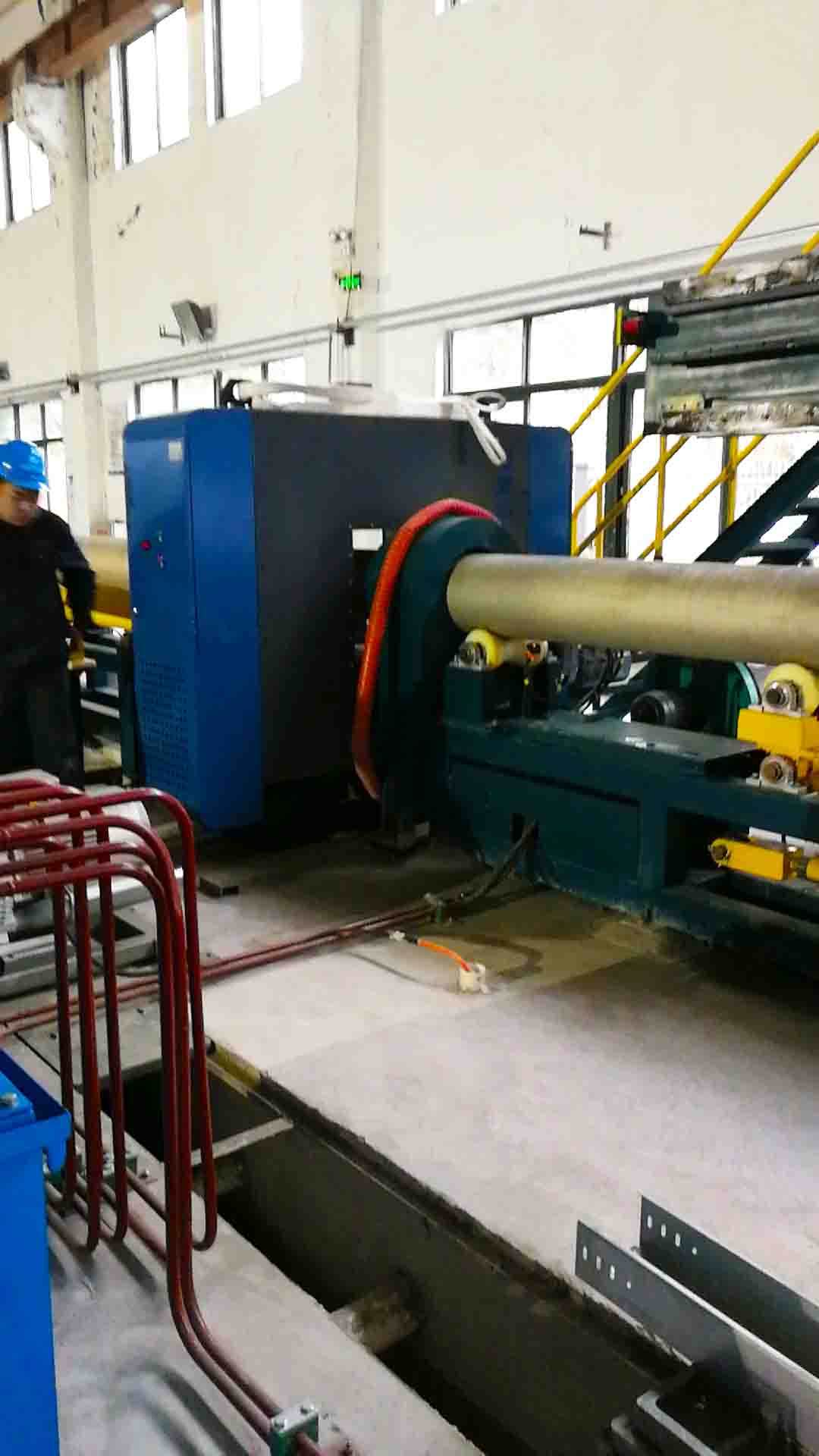

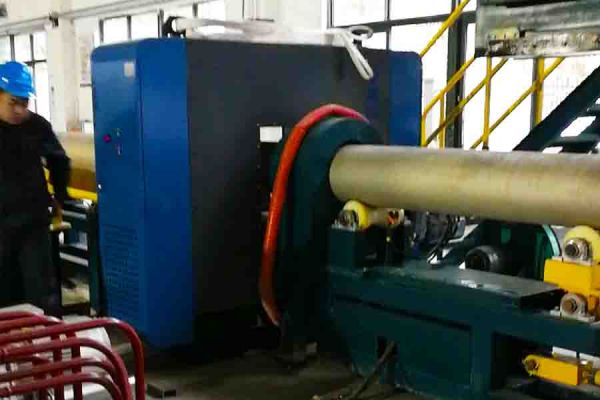

400-6171-355400-6171-355生產中的管材不管大小，都需要對外徑尺寸進行檢測，藍鵬測控為某大型鋼材生產現場定制了一款在線測徑儀。
設備參數
測量范圍：φ60～φ400；
測量精度：±0.02；
測量頻率（Hz）：500（即每秒測量500個截面）。
被測物特性
被測物外形及尺寸：管材φ73～φ325；
被測物：棒材、線材、管材；
被測物材料：不限；
連續軋制時間：不限；
軋制速度：不限；
工作制度：連續運轉工作制。
其他技術指標
主控室液晶顯示器：管材外輪廓尺寸及截面圖、尺寸波動趨勢圖，缺陷分析曲線（菜單內）；管材截面的最大/最小直徑、橢圓度；各路測頭的分項測量值。實時對應管長的測量數據。
軟件功能
產品參數設置：可設置產品規格、正負公差；
系統參數設置：可設置冷熱系數、系統的校準等；
數據存儲：數據記錄、數據導出EXCEL、歷史數據查詢，存儲時間大于1年；可查詢某一時刻的尺寸；
報警設置：可設置超差閾值；
超差報警：主控室相關數據顏色警示及蜂鳴器聲音報警；
系統防護：抗電磁干擾；防高溫、防粉塵的保護措施。
通信接口
通信接口1：測量主機與控制柜的通信，TCP/IP協議；
通信接口2：測量數據傳輸?shù)郊追街骺貦C，TCP/IP協議；
設備功耗（kW）：測徑儀、工控機總功耗：≤0.5。
設備外形尺寸
測徑儀約1500×1500×400（L×W×H）；
測徑儀中心高約600～700（以實際基礎圖為準）；
控制柜約 600×800×1000（L×W×H）。
備注：以實際產品尺寸為準。
高度調節功能：手動調節高度。

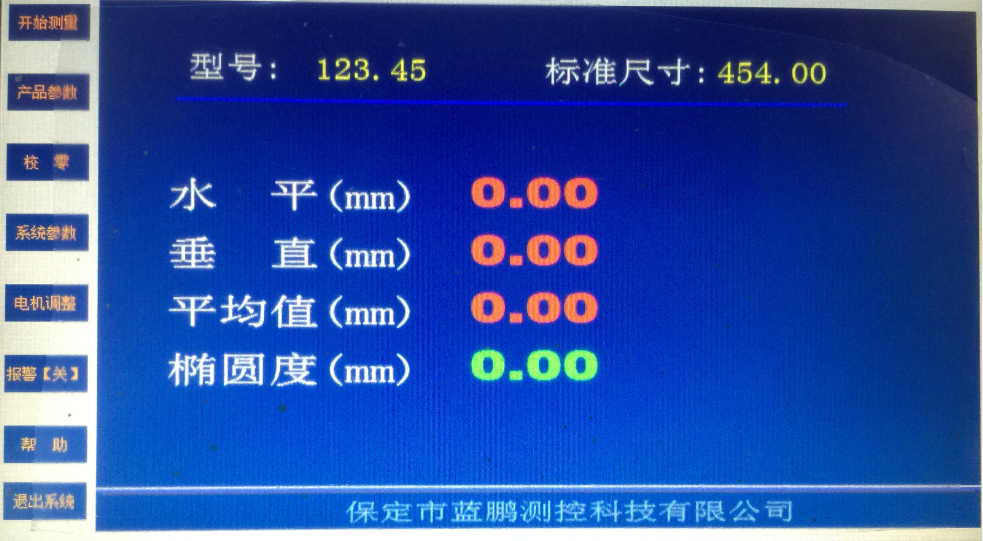

軟件的主界面
雙擊桌面快捷方式圖標，進入主界面。設備在啟動時自動進入主界面，同時會呼出虛擬鍵盤。在以下內容中的各個界面中輸入數字時均可通過虛擬鍵盤輸入，在不使用虛擬鍵盤時可把虛擬鍵盤最小化。虛擬鍵盤以外關閉時，可外接鍵盤，并在電腦的“運行”中輸入“OSK”命令以呼出虛擬鍵盤。
主界面左方是軟件的工具欄，從上到下分別設置了“開始/停止測量”、“產品參數”、“校零”、“系統參數”、“電機調整”、“報警【開/關】”、“幫助”和“退出系統”8個工具按鈕和菜單。
工具欄右邊深藍線上方分別列出了被測物的“型號”和“標準尺寸”。
工具欄的左下側為數據區，分別顯示了每個測量周期下產品的“水平”、“垂直”、“平均值”以及“橢圓度”。
軟件系統的具體使用方法可查看實用說明書，在這里不詳細介紹了。
400mm的大型管材檢測，僅是為該工廠定制的在線測徑儀，各種規格的均可定制，符合生產需求，滿足所有規格檢測。
