400-6171-355400-6171-355說起直線度測量，大部分人想到的都是離線人工測量，如直尺法、重力法等，但在快速產線上，這種方法并不適用，因此亟待一種在線直線度檢測裝置。藍鵬測控技術工程師根據生產特性與需要，研發了一種可在生產線上使用的直線度測量儀。
在線直線度測量儀以光電測量原理進行檢測，采用高頻測量模式，實時在線檢測各種長材的直線度尺寸。

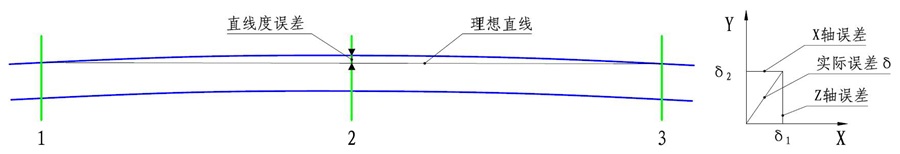

數據計算方法
數據計算：系統根據測頭1和測頭3采集的X軸方向位置值擬合一條直線，位置2的測量值與該直線的偏差即為位置2在X軸方向的直線度誤差。同理可得到位置2在Y軸方向的直線度誤差。設X軸的直線度誤差為δ1、Y軸的直線度誤差為δ2，即可計算出棒材直線度的實際誤差δ。
每臺測量儀內采用成90°交叉分布的2路光電測頭測量棒材邊緣的位置，利用2路測頭的位置數據計算測量點在坐標系中的實際偏差。因此，無論被測物的彎曲方向如何，測量儀均可測得真實的直線度尺寸。
在線直線度測量儀由測量儀主體、工控機系統、測控軟件系統、外接顯示屏等構成。
測量儀主體安裝在產線上，進行直線度尺寸的檢測，檢測兩種類型的直線度尺寸，一是測每米（可定制）的直線度，另一個是整根軋材的直線度尺寸。
工控機
工控機可遠程計算操控直線度測量儀，安裝在環境較好的位置。為了提高測量儀的環境適應性和性能穩定性，開發出的電路系統直接將采集到的原始數據傳送至工控機計算。在測量儀及其安裝現場只有一個信號采集電路和一些簡單的通訊設施，避免了高溫、粉塵和電磁干擾對計算電路的影響，提高了測量儀對現場環境的適應性。同時，減少了計算電路也等于減少了一個出故障的環節，使得全套設備的運行穩定性大大提高。
測控軟件
測量軟件與工控機系統是一起的，一般在計算機上運行，通過鼠標與鍵盤進行操作，可完成系統參數設置、產品參數設置等，可詳細顯示并分析測量的直線度數據，并能進行長期存儲。
外接顯示屏
外接顯示屏較大，一般安裝在空曠且較高的位置，方便各工作人員查看的位置，方便在其他位置了解生產狀態。
在線直線度測量儀是高性能的在線檢測裝置，對于需要檢測直線度的產線，進行產線升級，提升產線自動化，保證產品質量的廠家非常適用。
