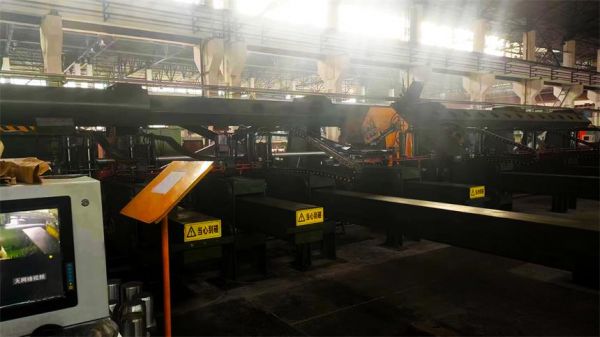

400-6171-355400-6171-355近期，某產線需檢測一種鋁合金長材的拉伸延展度，藍鵬測控根據檢測需求與現場實際情況，定制了一款新型拉伸率測量儀，下面就跟隨小編一起看看這款測量儀。

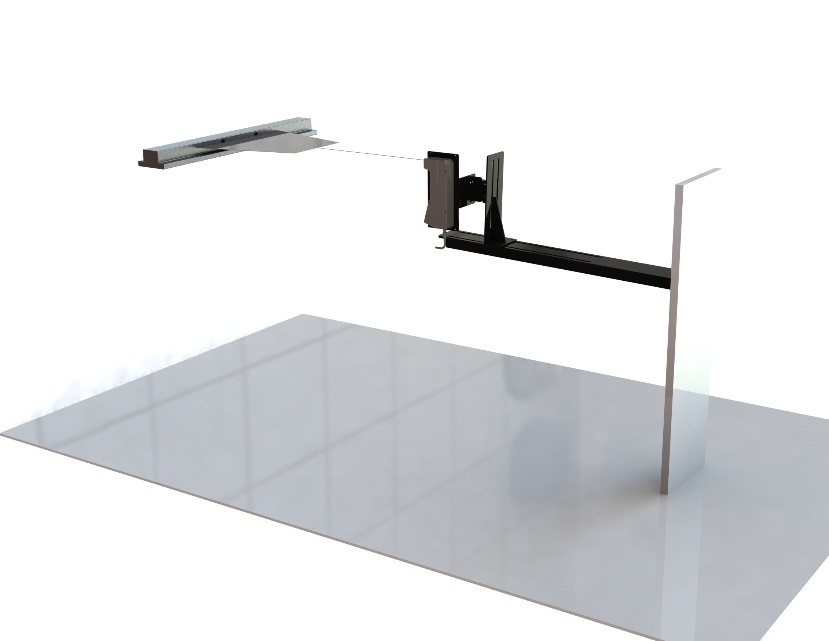

拉伸率測量儀設有一臺固定安裝的二維激光傳感器，及與其配套使用的藍鵬測控軟件平臺。
設備需要
材質：鋁合金
產品類別：鋁及鋁合金型材、棒材、管材；
長度：4-20米；
材料表面溫度：≤80℃；
檢測狀態：拉伸過程中檢測；
測量方式要求：在線測量、實時記錄；
測量精度要求：≤±1mm；
通訊要求：可與現有拉伸控制系統的plc進行通訊（需原程序的制作方配合）；
設備參數
長度測量范圍：500±200 mm；
長度測量精度：±0.25mm；
拉伸率測量精度：±0.1%；
測量頻率（Hz）：>500；
拉伸率測量儀的使用
拉伸前操作人員可在控制系統界面設置拉伸率目標值，在預拉伸完成后，操作人員在控制系統界面點擊“初始長度采集/開始測量”，系統即將此時標定長度測量值記錄為初始長度值，同時開始實時監測標定長度在拉伸過程中的變化情況。系統界面能夠顯示如下內容：
（1）初始標定長度。
（2）標定區域的動態長度值。
（3）標定區域的動態拉伸率。
（4）標定區域的動態長度曲線。
（5）標定區域的動態拉伸率曲線。
拉伸結束且被測型材完成回彈，處于穩定狀態后，在控制系統界面點擊“測量結束”，系統界面即顯示最終拉伸長度及最終拉伸率，并將初始及最終數據，過程動態曲線等記錄保存。
當測量過程中，動態拉伸率達到或超出拉伸率目標設定值時，系統自動發出聲光報警提示，便于現場操作人員及時處理及調整。

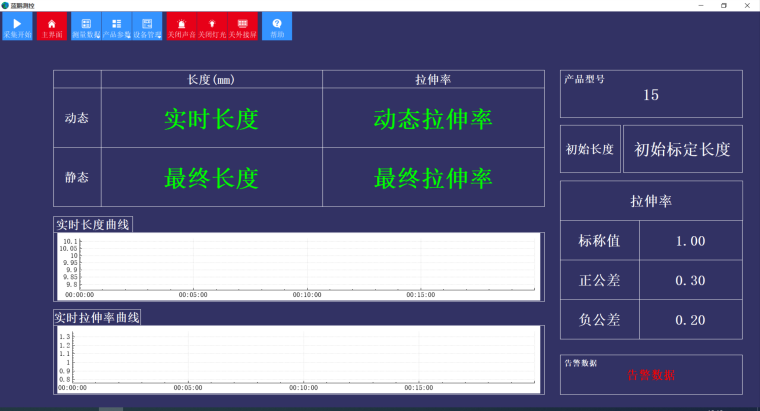

啟動桌面的測量程序快捷方式“藍鵬測控”，打開軟件主界面。
主界面分為工具欄和內容顯示區兩部分
內容顯示區又分為左右兩個顯示區域，其中左側顯示區域顯示動態測量值（長度和拉伸率）、靜態測量值（最終長度和最終拉伸率）、動態長度和動態拉伸率的趨勢圖表；右側顯示區域顯示當前應用的產品型號（包括產品型號的參數、標稱公差等）、初始長度、告警數據等。
拉伸率測量儀作為非接觸式的檢測設備，雖為鋁制品長材研制，但其可應用于各種材料的拉伸率測量。
